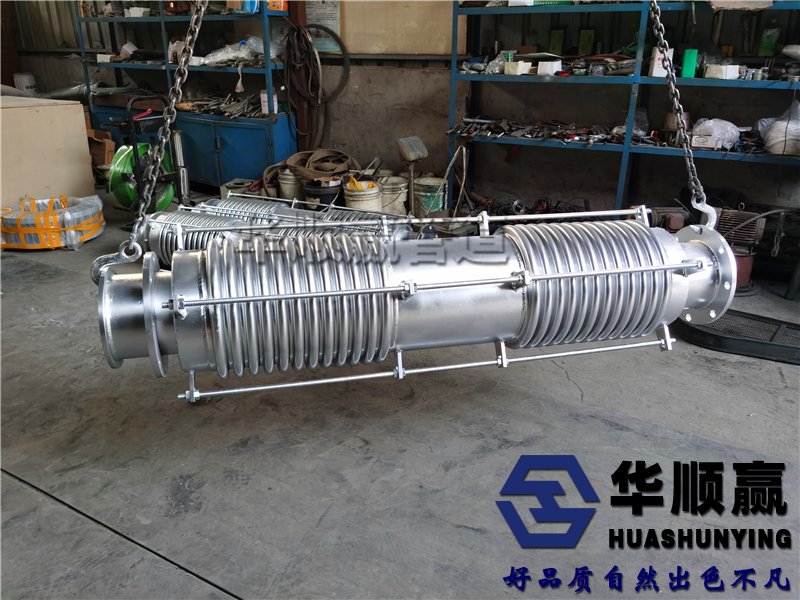

大型橫拉桿橫向波紋補償器是由兩個幾何參數和波數相同的波紋管、拉桿和端板組成的柔性元件。
一種主要用于補償單平面或多平面彎曲管段的側向位移。它適用于“L”和“Z”管道系統。具有補償量大、剛性好、無介質壓力推力、無泄漏、成本低等優點。近年來在供熱管網中得到了廣泛的應用。
接下來，我們來了解下大拉桿橫向波紋補償器的工作原理：大橫拉桿波紋補償器（也稱復合拉桿補償器）由兩個相同的波紋管和端管、端板和拉桿組成。波紋管的角變形可以吸收管道單個或多個平面的側向位移。四根長桿可以承受內部壓力、推力和其他外力。連桿兩端螺栓出廠前已調好。安裝前大橫拉桿松動。補償器變形后，大拉桿可以限制變形，保護波紋管。
一種由于拉桿能承受壓力推力和其他附加外力，補償器吸收內部壓力推力，不會對管道產生外力。因此，補償器兩端的管道可采用中間固定支架或?qū)蛑Ъ?，降低了施工成本，提高了施工效率?/span>
